この前ちら見せしていたやつです。

ベアリングは回転運動を支持する機械要素ですが、一方でリニアガイドは直線運動を支持するものです。
ベアリング同様に転がり摩擦を用いることで低い摩擦で動きます。

レールとブロックの間にボールが転がる溝が掘ってあり、ブロック内をボールが循環しながら進みます。

あと結構高いです。
手軽に使いたい(?)長さ300mm程度のレールとブロックのセットで平気で1~2万します。
作りがいがありますね。

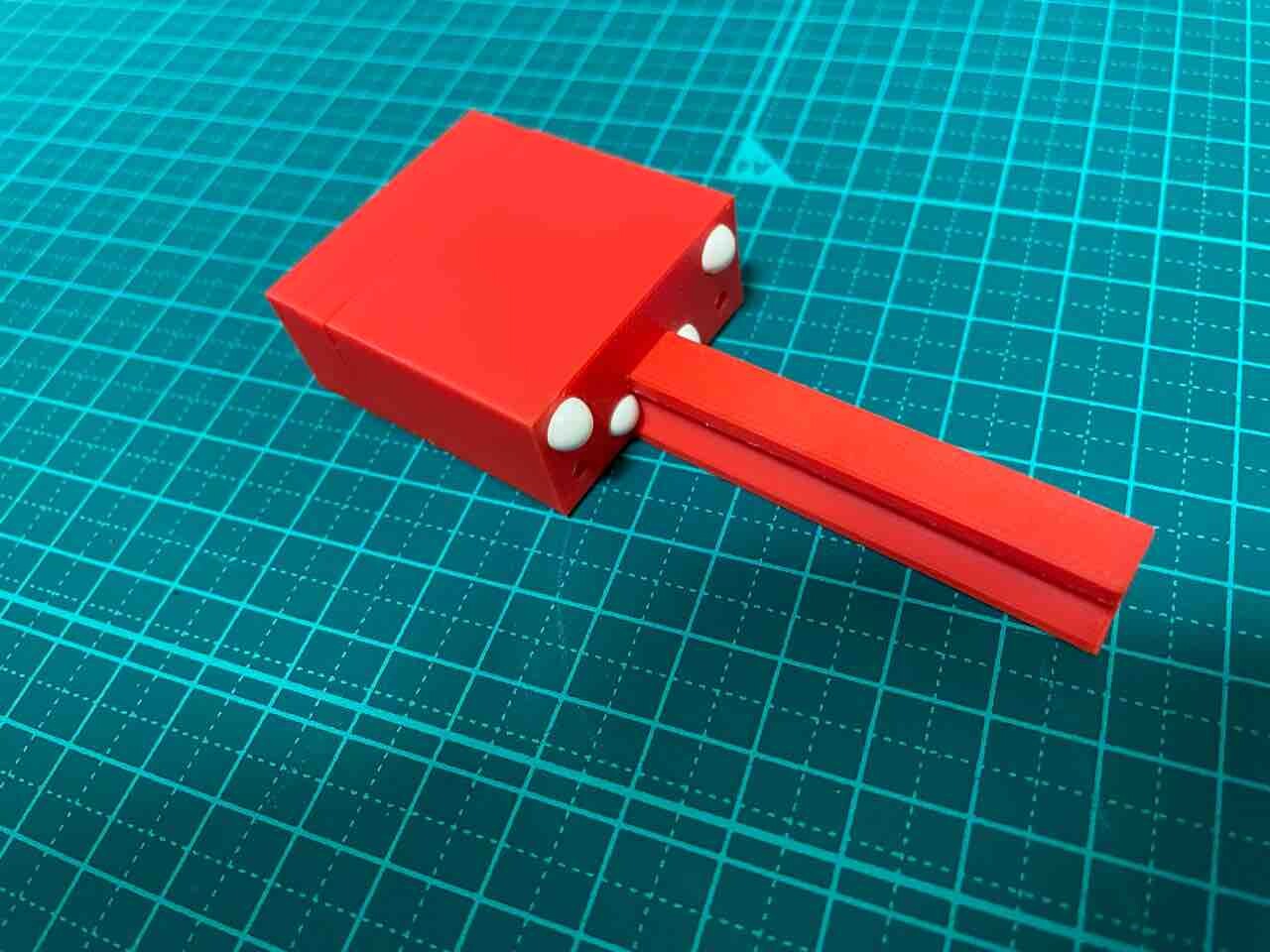

とりあえず作ってみたのがこれ。
ブロックの終端部にはボールが折り返すためのU字のチューブが付きますが、写真では中身が見えるよう省いています。
IMG_2429

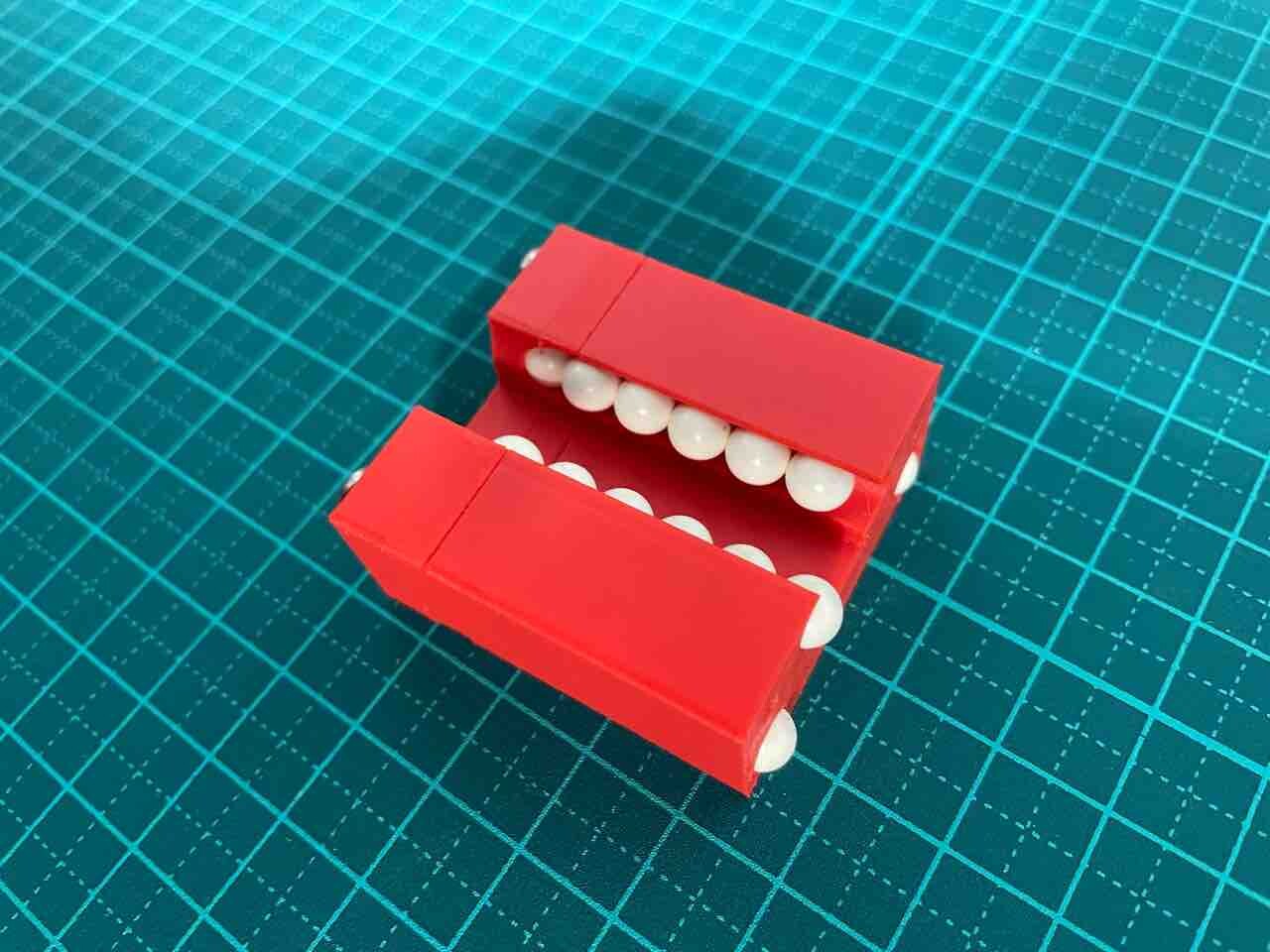

レールから外した状態がこちら
IMG_2430


形はできていますが、例によって隙間の調整が必要です。
試作モデルでは隙間がキツく、うまくボールが転がりませんでした。

そのうち調整します

あまり時間は取れませんが、息抜きがてら

察しがいい人はこれで察してください。
IMG_2423


3Dプリンタでなにか作ろうとすると、印刷待ちで何かと時間がかかるので、少しずつ暇を見て進めるのが良いです。

以前から作っている自作ベアリングを研究室とかに持っていったところ、意外に組み立て方を知っている人が少なかったのでキットにしました。

まぁ「組み立て方」という部分に関してはググればいくらでも出てきます。
あくまで「自分の手でやってみたい」という方向けです。

長らく放置していましたが

前回までで一応形になっていたものの、周りが悪い...
ということでコロの部分は買い物で済ませることにします。

といっても「クロスローラーベアリング用の円筒コロ」なんてものが都合よく売っているわけではないので代用品です。
とりあえず樹脂で探してこれを買いました。


直径高さともに6mmの円筒で、そのまま交換することができます。

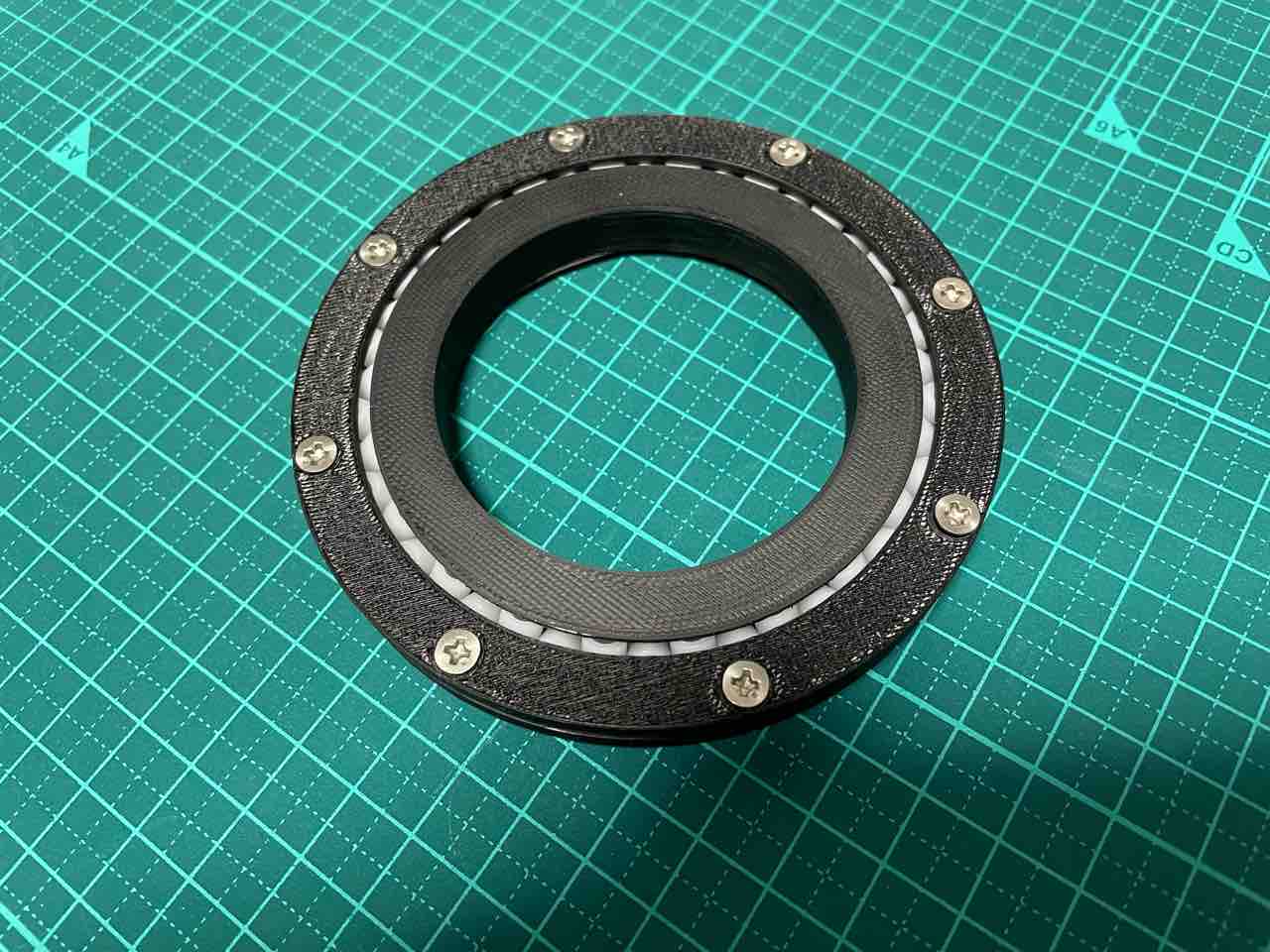

ちまちまと充填した結果がこちら
IMG_2379


回し心地は……マシにはなったけど使い物にはまだ遠いですね。
ところどころ突っかかる感触があるので再び開けてみたところ、内輪のオーバーハング部分の微妙な垂れが影響していそうです。
上下分割で出力している外輪は問題なさそうなので、内輪も上下分割する必要がありそうです。

あとは各種クリアランスの調整と、与圧の調整ですかね
かなりメンドクサイ部分です。

ちょっと年を越すまではタスクが詰まっているので、そのうちやります。そのうち

3Dプリンタものづくりで何かと欲しくなるのがアセトンです。
プリントで使う主流の樹脂を溶かしてくれるので、器具の洗浄に使います。

またうまく使えば、3Dプリンタ独特の積層痕を溶かして一体化することもできます。
これにより見た目が良くなる他、強度も大幅に向上します。(表面処理と呼んでいます)


一方でアセトンは可燃性あり、揮発性あり、有機溶剤らしく人体にも有毒ということで、なかなか純度の高いものは手に入れられません。

例えばこれは、個人相手には出荷していません



しかしアセトン自体、割りと身の回りに溢れています。
なので今回は身の回りの使えそうなアセトンを模索していきます。

・接着剤
セメダインだったり何だったり、主な構成としては有機溶剤+適当な樹脂となっています。
有機溶剤が揮発して液化してた樹脂が固着するというイメージです。

この溶剤部分としてアセトンはよく使われているそうです。
が、当然接着剤なので、樹脂が残ります。
洗浄にはまず使えないでしょう

表面処理には、揮発させたアセトンを利用すれば使えそうです。

・うすめ液
固化してしまった接着剤を復活させたり、接着剤の粘性を下げるためのものだそうです。
固化=有機溶剤が揮発してしまった状態なので、これを復活させるということはアセトン含む有機溶剤そのものなのでは...?と
今のところ、これが最有力候補です。

・除光液
除光液と聞いただけで、2012ジャパンオープンを思い出します。
他のフィールドではシールはがし等で清掃が行われた中、私達の出走するフィールドだけ除光液が用いられ、香料用の油脂等が残留したことによって坂がツルツルになって登れなくなった事件です。

それはさておき
除光液に含まれる有機溶剤は様々ですが、アセトンは主流の一つです。
が、不純物として(先の事件の元凶となったであろう)香料の類であったり、純度を下げるためのうすめ液的なものが入っています。

ノズルの洗浄に使ってみましたが、洗浄後プリントした際に残った油脂が燃えたのか大量の煙を吐き出してきました。

表面処理には使えました。
(が、匂いがかなり残ります)


暇を見てゆっくりやっていきます。
表面処理は、除光液で試した際にはかなりいい仕上がりだったので、また挑戦してみたいところです。
